Opis i specifikacije artikla

Detaljni opis

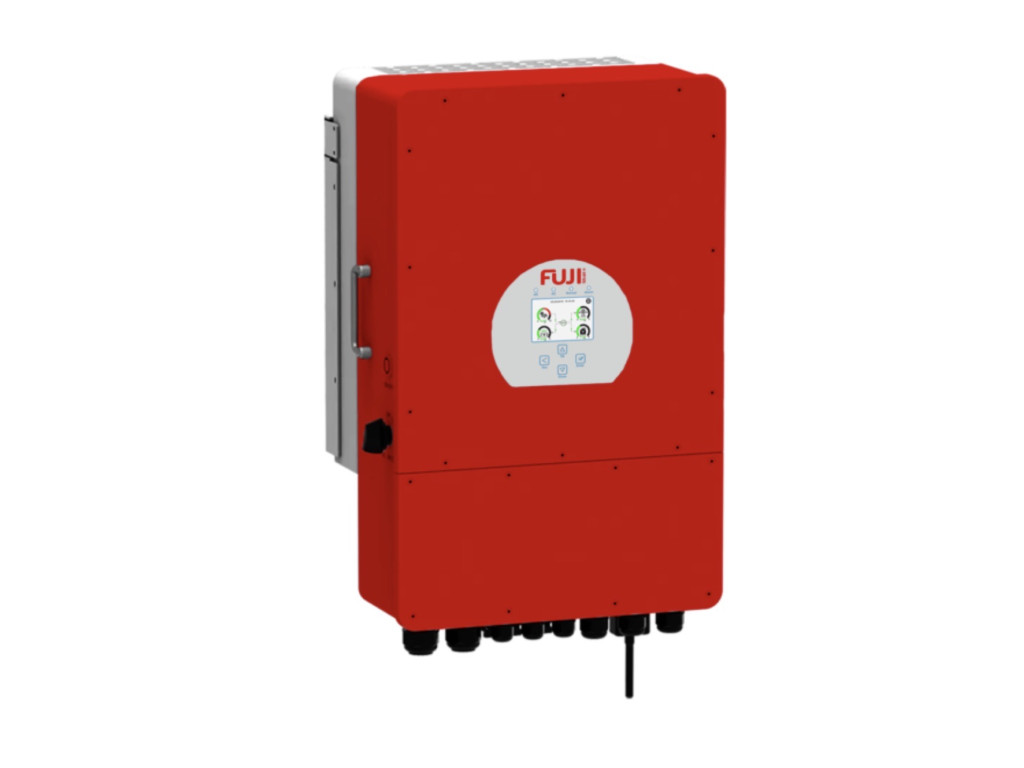

Hibridni pretvarač SUN-10K-SG01HP3-EU-AM2

Trofazni hibridni inverter s visokonaponskom baterijom (160–700V),
koji osigurava visoku učinkovitost sustava i manje odvođenje topline.
S kompaktim dizajnom i visokom gustoćom snage, ova serija podržava omjer DC/AC 1,3,
čime se smanjuje potreba za dodatnim uređajima.
Podržava trofazni neuravnoteženi izlaz, što proširuje mogućnosti primjene.
100% neuravnotežen izlaz po fazi; maksimalni izlaz do 50% nazivene snage
DC i AC spajanje za nadogradnju postojećih solarnih sustava
Maks. 10 uređaja u paraleli za rad u mreži i izvan mreže;
podrška za paralelno spajanje više baterija
Maksimalna struja punjenja/pražnjenja: 50A
Visokonaponska baterija, veća učinkovitost
6 vremenskih perioda za punjenje/pražnjenje baterije
Podržava pohranu energije iz dizel generatora


Model
SUN-5K
SUN-6K
SUN-8K
SUN-10K
SUN-12K
SUN-15K
SUN-20K
SUN-25K
Ulaz iz baterije
Tip baterije
Litij-ionska
Radni napon baterije (V)
160~700
Maks. struja punjenja (A)
37
50
Maks. struja pražnjenja (A)
37
50
Broj ulaza za baterije
1
Strategija punjenja
Automatska prilagodba BMS-u
PV (solarni) ulaz
Maks. DC ulazna snaga (W)
6500
7800
10400
13000
15600
19500
26000
32500
Maks. DC ulazni napon (V)
1000
Startni napon (V)
180
MPPT raspon (V)
150–850
DC napon pri punom opterećenju (V)
195–850
260–850
325–850
340–850
420–850
500–850
625–850
Nazivni DC ulazni napon (V)
600
PV ulazna struja (A)
20+20
26+20
26+26
Maks. PV kratkospojna struja (ISC A)
30+30
39+30
39+39
Broj MPPT tragača
2
Broj stringova po MPPT-u
1+1
2+1
2+2
AC izlaz (izlaz na mrežu / UPS)
Nazivna AC snaga (W)
5000
6000
8000
10000
12000
15000
20000
25000
Maks. AC izlazna snaga (W)
5500
6600
8800
11000
13200
16500
22000
27500
Nazivna izlazna struja (A)
7.6/7.3
9.1/8.7
12.2/11.6
15.2/14.5
18.2/17.4
22.8/21.8
30.4/29
37.9/36.3
Maks. nazivna izlazna struja (A)
8.4/8
10/9.6
13.4/12.8
16.7/16
20/19.2
25/24
33.4/31.9
41.7/39.9
Maks. AC struja (A)
13
18
22
25
30
35
40
Ulaz generatora / pametno opterećenje / AC ulazna struja (A)
7.6/40/7.6
9.1/40/9.1
12.2/40/12.2
15.2/40/15.2
18.2/80/18.2
22.8/80/22.8
30.4/80/30.4
37.9/80/37.9
Maks. kontinuirani prolaz AC struje (A)
40
80
Vršna snaga (off-grid)
1.5x nazivna snaga, 10 s
Frekvencija i napon izlaza
50/60Hz; 3L/N/PE 220/380Vac, 230/400Vac
Faktor snage
0.8 vodstvo do 0.8 kašnjenje
Tip mreže
Trofazna
Ukupna harmonijska izobličenja (THD)
<3% (nominalna snaga)
DC injekcija
<0.5% In
Učinkovitost
Maks. učinkovitost
97.6%
Europska učinkovitost
97.0%
MPPT učinkovitost
99.9%
Zaštite
Integrirane zaštite: anti-islanding, obrnut polaritet PV ulaza, detekcija izolacijskog otpora, nadstrujna zaštita, kratki spoj, prenapon, prenapon na izlazu, zaštita od udara
Tip zaštite
DC tip II / AC tip III
Certifikati i standardi
VDE4105, IEC61727/62116, VDE0126, AS4777.2, CEI 0 21, EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/16150
EMC / sigurnosni standardi
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1/2
Opći podaci
Radna temperatura (?)
-40 ~ 60? (derating iznad 45?)
Hlađenje
Pametno hlađenje
Buka (dB)
?55 dB
Komunikacija s BMS
RS485; CAN
Masa (kg)
30.5
Dimenzije (ŠxVxD mm)
408 × 638 × 237 (bez konektora i nosača)
Zaštita kućišta
IP65
Način montaže
